Като доставчик на Harmonic Drive често ме питат за динамичния капацитет на натоварване на тези забележителни механични устройства. В този блог ще разгледам какъв е капацитетът на динамично натоварване на Harmonic Drive, защо има значение и как влияе върху различни приложения.
Разбиране на хармоничното задвижване
Първо, нека представим накратко какво е Harmonic Drive. Хармоничното задвижване е вид високопрецизна зъбна система, която използва гъвкав шлиц за постигане на намаляване на предавката. Състои се от три основни компонента: генератор на вълни, flexspline и кръгъл spline. Генераторът на вълни, обикновено елипсовидна гърбица, деформира гъвкавия шлиц, карайки го да се зацепи с кръговия шлиц в определени точки. Този уникален дизайн позволява високи предавателни числа, компактен размер и отлична прецизност. Можете да научите повече за Harmonic Drives на нашия уебсайтХармонично задвижване.
Какво е динамичен капацитет на натоварване?
Капацитетът на динамично натоварване на Harmonic Drive се отнася до максималното натоварване, което задвижването може да издържи при непрекъсната работа. Това е важен параметър, защото определя способността на устройството да работи с реални приложения. Когато Harmonic Drive се използва, той изпитва различни сили и въртящи моменти поради движението на машината, която захранва. Капацитетът на динамично натоварване взема предвид тези сили и осигурява граница, отвъд която задвижването може да претърпи преждевременно износване, повреда или намалена производителност.
Има няколко фактора, които влияят върху капацитета на динамично натоварване на Harmonic Drive:
- Свойства на материала: Материалите, използвани в конструкцията на Harmonic Drive, играят важна роля. Високоякостните материали могат да издържат на по-големи натоварвания, без да се деформират или счупят. Например, flexspline често се прави от специална сплав, която може да издържи многократно огъване и напрежение.
- Дизайн и геометрия: Дизайнът на Harmonic Drive, включително формата и размерът на неговите компоненти, оказва влияние върху неговата товароносимост. Добре проектираното задвижване ще разпредели равномерно натоварването между своите компоненти, намалявайки напрежението върху всяка отделна част.
- Условия на работа: Фактори като скорост, температура и смазване също оказват влияние върху капацитета на динамично натоварване. По-високите скорости могат да генерират повече топлина и да увеличат износването на компонентите. Адекватното смазване е от съществено значение за намаляване на триенето и износването, като по този начин се поддържа производителността на задвижването при натоварване.
Значение на динамичната товароносимост
Динамичният капацитет на натоварване е от изключително значение при различни приложения. В роботиката, например, хармоничните задвижвания обикновено се използват в роботизирани съединения. Способността на задвижването да се справя с динамични натоварвания е от решаващо значение за движението и прецизността на робота. Ако капацитетът на динамично натоварване е надвишен, роботът може да изпита резки движения, намалена точност или дори механична повреда.
В космическите приложения, където теглото и пространството са критични, Harmonic Drives предлагат решения с висока производителност. Динамичният капацитет на натоварване гарантира, че задвижванията могат да работят надеждно при екстремни условия на пространството, като високоскоростни въртения и вибрации.
В индустриалната автоматизация Harmonic Drives се използват в конвейерни системи, опаковъчни машини и друго оборудване. Динамичният капацитет на натоварване определя максималното натоварване, което оборудването може да издържи, което пряко влияе върху производителността и ефективността на производствения процес.
Изчисляване на динамичния капацитет на натоварване
Изчисляването на капацитета на динамично натоварване на Harmonic Drive е сложен процес, който включва разглеждане на множество фактори. Производителите обикновено използват математически модели и експериментални данни, за да определят товароносимостта на своите устройства. Тези модели отчитат свойствата на материала, конструктивните параметри и работните условия на задвижването.
Капацитетът на динамично натоварване обикновено се изразява чрез въртящ момент. Например, Harmonic Drive може да има капацитет на динамично натоварване от 100 Nm, което означава, че може да се справи с непрекъснат въртящ момент до 100 Nm, без да изпита значително износване или повреда.
Приложения и техните изисквания за динамично натоварване
Различните приложения имат различни изисквания за динамично натоварване. Нека да разгледаме някои общи приложения и техните специфични нужди:
- роботика: В роботизираните ръце, ставите изискват хармонични задвижвания с висок динамичен капацитет на натоварване, за да се справят с теглото на рамото и всеки полезен товар. Например, голям промишлен робот, използван в производството на автомобили, може да изисква Harmonic Drive с динамичен капацитет на натоварване от няколкостотин Nm за повдигане и манипулиране на тежки автомобилни части.
- Медицинско оборудване: В медицински устройства като хирургически роботи, хармоничните задвижвания трябва да имат прецизен контрол и относително нисък динамичен капацитет на натоварване. Тези задвижвания са проектирани да осигурят плавни и точни движения за деликатни хирургични процедури.
- Космонавтика: В космическите приложения хармоничните задвижвания се използват в сателитни задвижващи механизми и други критични компоненти. Задвижванията трябва да имат висок динамичен капацитет на натоварване, за да издържат на суровата космическа среда и силите, генерирани по време на стартиране и работа.
Нашата продуктова гама и динамична товароносимост

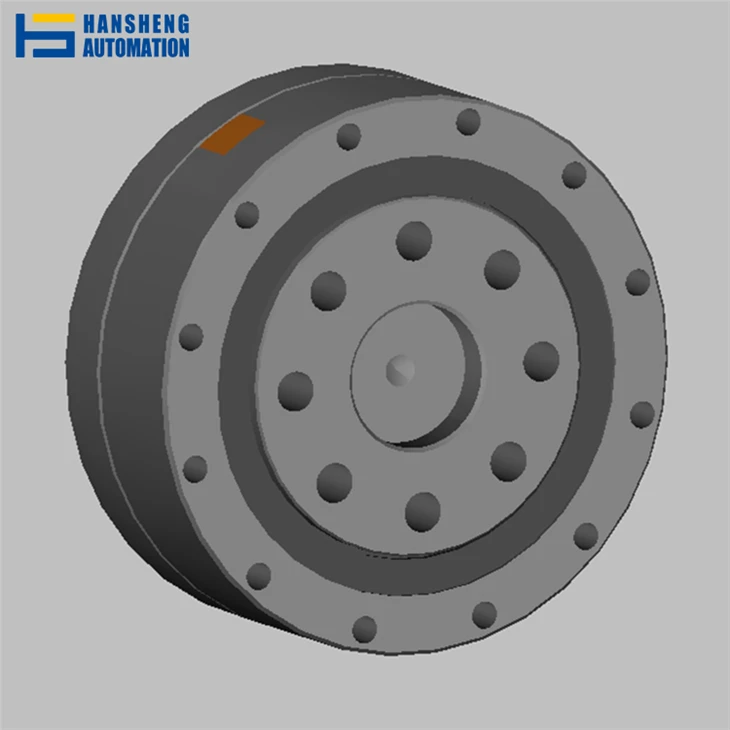

Ние предлагаме широка гама от хармонични задвижвания, за да отговорим на разнообразните нужди на нашите клиенти. Един от нашите популярни продукти еРедуктор на вълната на деформация от серия CSD. Тази серия е известна със своята висока прецизност и отлична динамична товароносимост. Подходящ е за приложения, където пространството е ограничено, като малки роботи и оборудване за автоматизация.
Друг продукт в нашето портфолио еНиско хармонично задвижване. Това устройство е проектирано да сведе до минимум хармоничните изкривявания и да осигури гладка работа. Има добра динамична товароносимост и е идеална за приложения, които изискват висококачествен контрол на движението.
Как да изберете правилното хармонично задвижване въз основа на динамичния капацитет на натоварване
Когато избирате Harmonic Drive, важно е да вземете предвид изискванията за динамично натоварване на вашето приложение. Ето няколко стъпки, които ще ви помогнат да направите правилния избор:
- Определете натоварването: Изчислете максималното натоварване, което задвижването трябва да издържи по време на работа. Това включва както статични, така и динамични натоварвания.
- Обърнете внимание на условията на работа: Вземете предвид фактори като скорост, температура и смазване. Тези условия могат да повлияят на производителността на устройството и капацитета на динамично натоварване.
- Проверете спецификациите на производителя: Прегледайте информационните листове на производителя, за да намерите устройството с подходящ динамичен товароносимост за вашето приложение.
- Потърсете експертен съвет: Ако не сте сигурни кой диск да изберете, нашият екип от експерти е на разположение, за да предостави насоки и подкрепа.
Заключение
Капацитетът на динамично натоварване на Harmonic Drive е критичен фактор, който определя неговата производителност и пригодност за различни приложения. Като доставчик, ние разбираме значението на осигуряването на висококачествени задвижвания с правилния динамичен капацитет на натоварване. Независимо дали сте в областта на роботиката, космическата индустрия или промишлената автоматизация, нашата гама от Harmonic Drives може да отговори на вашите нужди.
Ако се интересувате да научите повече за нашите хармонични задвижвания или имате специфични изисквания за вашето приложение, препоръчваме ви да се свържете с нас за подробна дискусия. Нашият екип от експерти е готов да ви помогне при избора на правилния диск и да предостави най-добрите решения за вашия бизнес.
Референции
- „Технология Harmonic Drive: Принципи и приложения“ – изчерпателно ръководство за технологията Harmonic Drive и нейните различни аспекти.
- Листове с данни на производителя за хармонични задвижвания, които предоставят подробна информация за капацитета на динамично натоварване и други технически спецификации.
